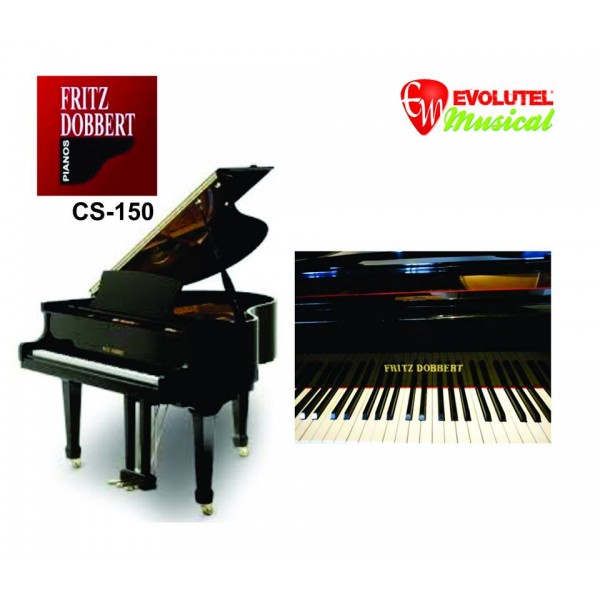

CS-150

Dimensões

Especificações

A Tábua Harmônica

A função da tábua harmônica em um piano é amplificar as vibrações produzidas pelo movimento das cordas, formando no ar ondas sonoras de amplitude e potência muito maiores das que poderiam ser geradas apenas pelas cordas. Isto pode ser facilmente entendido se pensarmos comparativamente entre a grande área que tem a tábua harmônica em relação a todas as cordas juntas, fazendo com que a grande porção de ar que envolve as superfícies frontal e trazeira da tábua harmônica, libere as poderosas ondas sonoras geradas pelo complexo movimento.

A tábua harmônica nos pianos Fritz Dobbert é fabricada de madeira maciça de pinho que, depois de cortada, é selecionada e colocada no processo de secagem natural por alguns meses até que esteja em condições de entrar para secagem em estufas automatizadas. Este processo resulta em matéria-prima estável e isenta de fungos.

Para se obter o fantástico efeito da vibração, a tábua harmônica é construída por artesãos de rara habilidade. Seu comprimento e largura dependem do modelo do piano, enquanto que a espessura varia de 6 a 8mm em média, das bordas para o centro. As tábuas são coladas lado a lado por suas bordas, sendo que os veios da madeira devem estar o mais paralelo possível à linha do cavalete principal, onde estão apoiadas as cordas.

A riqueza do som de um piano está relacionado ao efeito do coroamento, uma leve curvatura que o artesão confere à tábua harmônica no processo de montagem, fazendo com que a tábua harmônica atue como um diafragma, propagando o som produzido pelas cordas.

Para equilibrar os esforços produzidos e direcionar energia aos pontos onde a tábua harmônica é mais exigida, são coladas as costelas de madeira na parte trazeira da tábua harmônica, que nos pianos Fritz Dobbert, são fabricadas de madeira maciça de pinho, sem emendas.

Sobre a tábua harmônica são colados os cavaletes, um para apoio das cordas da região dos médios e agudos, e outro para apoio dos graves. A função dos cavaletes é transmitir as vibrações das cordas para a tábua harmônica. Os cavaletes dos pianos Fritz Dobbert são fabricados de madeira maciça de pau marfim, de grande dureza, e entalhados por artesãos altamente qualificados.

A Estrutura

A tábua harmônica é fixada em uma complexa e sólida estrutura de madeira e ferro fundido, formando um elemento coeso, estável, capaz de suportar as mais de 20 toneladas de esforços produzidos pelas cordas tensionadas, garantindo a qualidade dos sons emanados pela tábua harmônica e mantendo a afinabilidade do instrumento.

Todos os modelos de pianos Fritz Dobbert têm estrutura de madeira maciça e até os modelos verticais menores, possuem na sua estrutura as mesmas vigas de madeira encontradas nos modelos maiores.

A chapa de ferro utilizada nos pianos Fritz Dobbert são fundidas pelo tradicional método de moldagem na areia. Nesse processo, depois de desmoldada, a peça é deixada para curar até atingir um perfeito equilíbrio das suas tensões internas, vindo a contribuir para a qualidade do timbre do instrumento.

Para que as cravelhas que mantém as cordas fixadas estejam perfeitamente ancoradas à estrutura do piano, é montado na estrutura de madeira uma peça de grande importância chamada, cepo. Os pianos Fritz Dobbert têm cepo fabricado com 21 a 23 lâminas de madeira pau-marfim, onde a sobreposição das lâminas observa o sentido dos veios da madeira, para que estejam perpendiculares, primeiro na forma de cruz e depois na forma de xis, formando ângulo de 45º entre as camadas. Este conjunto de lâminas é colado com cola-resina fenólica em prensa aquecida a temperatura de 130º, com pressão uniforme de 21 kg/cm 2.

As cordas são fabricadas com fio de aço importado e os bordões usam revestimento de cobre trefilado especialmente para a fabricação de corda de piano.

Os pianos Fritz Dobbert de um-quarto de cauda e de meia-cauda possuem escala duplex, um prolongamento da corda que tem a finalidade de produzir harmônicos da mesma nota, enriquecendo o som da nota tocada.
